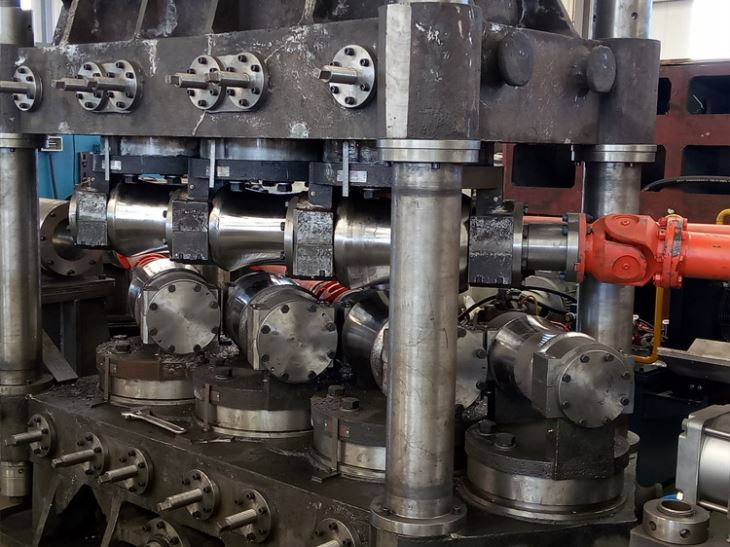

프레임 교정 기계

프레임의 상부 및 하부 빔에는 각각 교정 롤러가 설치된다. 위쪽은 오목하고 아래쪽은 볼록하고 경도와 강도가 높고 표면 조도가 낮습니다.

문의 보내기

프레임 교정기

일반적인 설명:

연대 Haige 공작 기계 유한 회사 기계 스트레이트, 시리즈 JY 바 스트레이트 닝 머신, 연마 벨트 Ginder, 드로잉 머신, 샷 블라스팅 머신, Centerless 그라인딩 머신, CNC skiving 및 롤러 Burnishing 머신 및 보조 기계 등 철강 마무리 장비를 생산하는 전문 1999 년에 지어졌습니다 우리는 또한 지속적인 하드 크롬 도금 장비 및 열처리 장비에 종사.

15 년 제조 및 설계 경험을 바탕으로, 우리의 기계는 러시아 베트남, 인도, 파키스탄,이란, 한국, 북한, 대만 및 기타 국가 및 지역에 수출되었습니다.

구체적인 설명 :

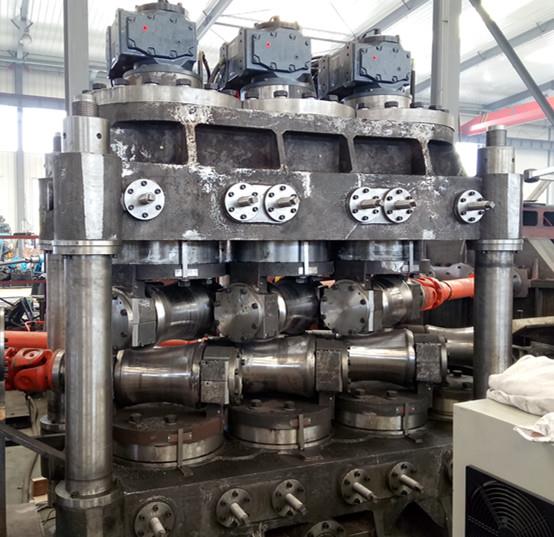

프레임 교정기

기계 프레임 : 사전 응력 구조입니다. 상부 및 하부 빔은 4 개의 기둥으로 잡아 당겨서 곧게 펴는 힘을 견딘다.

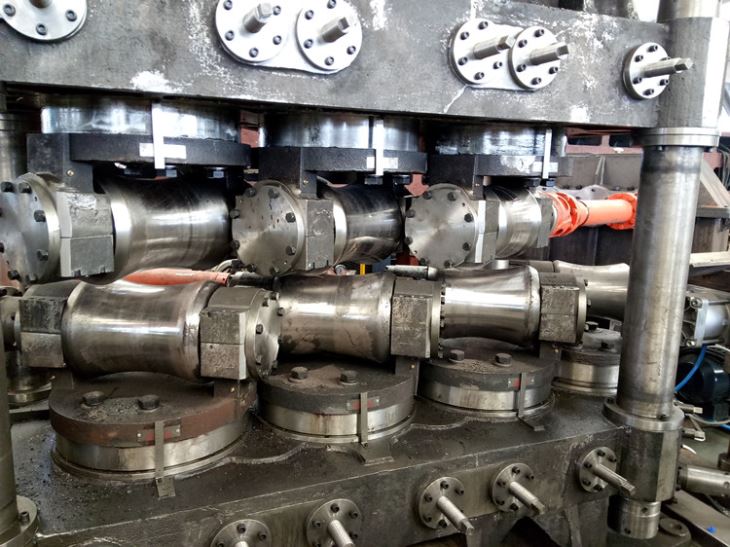

프레임의 상부 및 하부 빔에는 각각 교정 롤러가 설치된다. 위쪽은 오목하고 아래쪽은 볼록하고 경도와 강도가 높고 표면 조도가 낮습니다. 스트레이트 닝 머신의 상부 몸체는 두 롤러 사이의 틈새 공간을 변경하기 위해 위 롤러를 위아래로 움직이기 위해 전동 웜기어로 설계되었습니다. 상부 롤러는 갭을 제거하기 위해 기계적 구조에 의해 균형을 이룸으로써 롤 갭의 정확성을 향상시킨다. 필요시 하부 빔에는 수압 식 보호 실린더가 장착 될 수 있습니다.



JY100
재료 요구 사항	직경 범위 (mm)	25 <100><>
	길이 (mm)	3000 이상
	표면 경도	≤HB320
	효력 (Mpa)	σb≤1000
	진 직도 (mm / m)	≤3.0
	직경 허용 오차	≤h10
	진원도	≤50 %
	표면 거칠기 (Ra)	≤6.3μm
교정 후	진 직도 (mm / m)	≤0.3
	표면 거칠기 (Ra)	≤0.8μm
	직경 허용 오차	≤h9
롤러 수 (개)	2
롤러 지름 (mm)	Φ360
이송 속도 (m / min)	2 ~ 12
주 모터 (kw)	55kw × 2
리프팅 모터 (kw)	삼
총 용량 (kw)	125
